如何確保高效過濾器的完整性及其密封性

高效過濾器產品質量好壞直接會導致無塵室中生產出來的產品的質量優劣，因此不論是采購過濾器還是安裝過濾器都要保證其完整性及其密封性。

通過對潔凈室內已安裝的高效過濾器進行PAO檢漏，確認高效過濾器的完整性及其安裝的密封性。

1、檢測要求

1.1測試方法：PAO檢漏法

1.2測試范圍：對于公司所有安裝有高效過濾器的潔凈室，包括生產車間、化驗室等潔凈區內的高效過濾器，都必須在現場進行檢查檢漏。

1.3工作原理：在被檢測高效過濾器上風側發生PAO氣溶膠作為塵源，在下風側用光度計采樣檢測，含塵氣體經過光度計時產生的散射光經光電效應和線性放大轉換為電量，并由微安表快速顯示，采集到的空氣樣品通過光度計的擴散室，由于粒子擴引起燈光強度的差異，經測定這個光強度，光度計便可測得氣溶膠的相對濃度。PAO檢漏法中測得的是高效過濾器的穿透率，即光度計直接顯示穿透率讀數。

1.4檢測材料及儀器

氣溶膠發生器（TDA-5C）、氣溶膠光度計（TDA-2H）、氮?dú)馄?、PAO

1.5、檢漏的范圍

1.5.1過濾器的濾材

1.5.2過濾器的濾材與其框架內部的連接

1.5.3過濾器框架的密封墊和過濾器組支撐狂架之間

1.5.4支撐框架和墻壁或頂棚之間

2、測試狀態與前提條件

2.1、靜態

2.2、已完成風量/風速測試，結果符合規定；

3、合格標準：受檢高效過濾器測得的穿透率的最大值不得大于“出廠合格穿透率”的2倍。（“出廠合格穿透率”可通過受檢高效過濾器銘牌上標注的過濾效率換算而得）

3.1 k=（1-α）×100%

式中：k—-出廠合格穿透率。

α—-銘牌上標注的過濾效率。

3.2、注意：檢測前需先填寫《高效過濾器檢漏記錄》的相關記錄。

4 、檢測方法：

4.1準備工作：卸下高效過濾器的散流板，對箱體和框架進行清潔，避免積塵對檢測產生干擾。將氮?dú)馄考跋嚓P(guān)連接管準備好。

4.2氣溶膠煙霧的發生：用外徑為1/4的塑料管將氣溶膠發生器的惰性氣體入口與裝有壓力調節閥的氮?dú)馄砍隹阪溄?。將氣溶膠發生器的噴口與空氣凈化系統風機柜的中效預留管口用塑料管連接。按“TDA-5C氣溶膠發生器”通電加熱，使溫度達到393.3℃-407.4℃。開啟噴嘴調節閥，開啟氮?dú)庠醇捌湔{(diào)節閥，調節氣溶煙霧的輸出量。

4.3參數設定：氣溶膠光度計初始化，0%參比標準值設定。每個高效過濾器掃描前，先進行100%基準的復核，將采樣管街上預留的DOP檢測孔，一端與上游（高效過濾器進風側）采樣口連接，另一端與氣溶膠光度計接通，測定上游氣溶膠濃度。調節氣溶膠發生器輸出閥的開合度，直至確認上游濃度達到10-20ug/L，將此基數設定為100%。

4.4按“TDA-2H氣溶膠光度計標準操作規程”和“TDA-5C氣溶膠發生器操作規程”調節好氣溶膠發生器及氣溶膠光度計。

4.5光度計掃描：用光度計的采樣頭對整個高效過濾器的工作面（包括濾器與邊框之間、邊框與邊框之間以及邊框與靜壓箱之間）進行掃描。掃描時，采樣頭離過濾器距離約2-4cm，速度約3-5cm/s之間，掃描時按直線來回往復地進行，線條間應重疊。檢測過程中，隨時注意觀察記錄采樣頭或光度計面板上的讀數。注意：掃描過程中避免箱體上的積灰干擾，尤其是采樣頭不能接觸高效風口箱體或過濾器的框架。

5、測試結果記錄：將所測得的各潔凈室高效過濾器測得的穿透率數據記錄在《高效過濾器檢漏記錄》

6、結果分析：

檢測結束后，應對本次檢測進行總結分析，形成《高效過濾器檢漏結果報告》，其必須說明：本次高效過濾器檢漏對 車間 級區 個房間 個已安裝高效過濾器進行泄漏測試，測試數據證明：該區域已安裝的高效過濾器的完整性和安裝的密封性；列舉所有被檢測的高效過濾器的相應結果判斷：

符合相關標準的要求，可以投入使用；

部分高效過濾器泄漏，需更換后重新測試；

部分高效過濾器與靜壓箱連接的邊框泄漏，需拆卸重新安裝或采取相應的密封措施后重新測試。

7、檢測頻次

7.1在安裝或更換高效過濾器時應進行檢測

7.2正常使用情況下，每年至少檢測一次。

我們來分享一下潔凈區高效過濾器更換流程：

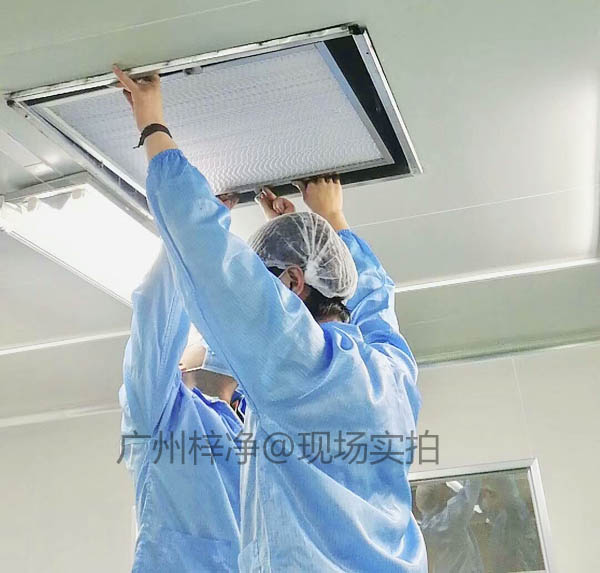

1、拆除報廢高效過濾器的散流板；松開高效過濾器的固定件，拆下高效過濾器后，檢查靜壓箱、固定件及面板有無銹蝕和損失，發現銹蝕，需除銹并噴漆處理。

2、根據規格及數量領用新的高效過濾器，檢查高效過濾器的外包裝應完整，無破損，高效過濾器的合格證應齊全，外框應堅固耐用，濾紙無破損；

3、拆除外包裝后放于清潔干燥的地點，內包裝在安裝之前應保持完好。

4、潔凈區部分高效過濾器進行更換時，用干凈的抹布清潔高效過濾器的靜壓箱，然后，打開高效過濾器內包裝，將密封條粘貼到高效過濾器的進風側，平穩的把高效過濾器放入靜壓箱內，搬運時一定注意輕拿輕放，并記錄高效過濾器規格型號、編號及安裝位置。

5、固定過濾器時，先檢查過濾器在靜壓箱的中間，過濾器與靜壓箱四周離距相當，固定件應對角固定，防止受力不均或損壞過濾器。靜壓箱內固定螺母應旋緊，使高效過濾器與靜壓箱之間的連接吻合且密封。

6、然后開啟空調機組，對系統進行通風后，打開高效過濾器內包裝，按以上步驟進行更換。

了解更多：什么時候高效過濾器報廢
